銦是一種重要的戰略性關鍵礦產資源，在許多新興高科技產業中都有著不可替代的作用。縱觀全球范圍，重要的銦礦床多伴生于巖漿熱液型錫多金屬礦床。中國作為銦資源大國，大部分的銦資源也都產自華南的錫多金屬礦床。長期以來，這些富銦的錫多金屬礦床被認為是研究銦成礦作用的理想案例。然而，近年來的研究發現，一些貧錫的巖漿熱液礦床中也有銦的富集，甚至達到中型-大型規模。但是，有關銦在貧錫礦床中富集機制的研究還非常少。因此，查明貧錫的多金屬礦床中銦的賦存狀態、富集機制，對全面理解銦成礦作用和資源的開發利用都具有重要意義。
針對“貧錫礦床中銦的富集機制”這一科學問題，中國科學院廣州地球化學研究所博士生陳程及其導師趙太平研究員等，以華北克拉通南緣、與晚中生代花崗巖有關的赤土店鉛鋅銀礦為研究對象，利用微區分析技術對赤土店礦床中銦的主要載體——閃鋅礦開展了詳細的研究，取得了以下重要認識：
1. 赤土店礦區的閃鋅礦富集Fe、Mn、In，貧Ge、Ga，平均Zn/Cd為219.5，指示這些閃鋅礦形成于與巖漿熱液有關的中高溫環境。其中，In在赤土店礦床中主要以微量元素的形式賦存于閃鋅礦中，其在閃鋅礦中的替代機制為In3+ + Cu+？2Zn2+。
2. 傳統的觀點認為，溫度是控制銦在礦床中發生富集的重要因素，通常高溫礦體相對富銦，低溫礦體相對貧銦。但是，在赤土店礦床中，遠離成礦巖體的低溫礦體在變形部位也具有高的銦含量，暗示銦的富集還受控于其他因素。
3. 對這類變形礦體中的硫化物開展的顯微觀察表明，產自礦體變形部位的硫化物多發生碎裂，暗示這些礦物遭受了應力破壞（圖1a-e）。其中，礦體變形部位的閃鋅礦明顯分為兩期，早期有環帶結構的閃鋅礦在被構造-流體改造后，又被晚期的閃鋅礦膠結（圖1f-k）。元素面掃描分析顯示，賦存在早期閃鋅礦中的銦（及其他微量元素）發生了活化、遷移，并向晚期的閃鋅礦中再次富集（圖2-3），從而導致礦脈變形部位的銦含量顯著提高。
因此，對于貧錫的赤土店礦床，后期構造-流體對原生硫化物礦體的改造是導致銦在該礦床中富集的重要因素之一（圖4）。

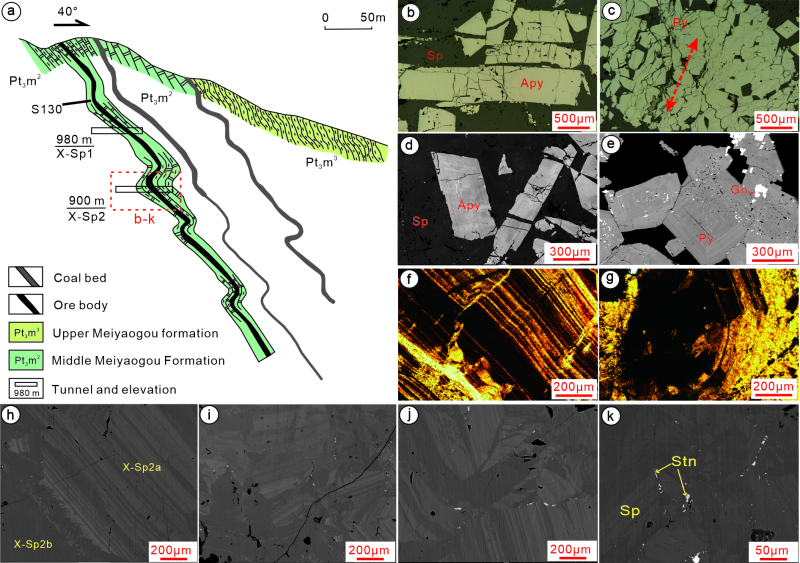

圖1 赤土店礦床礦體變形部位硫化物顯微結構
圖2 礦體變形部位閃鋅礦LA-ICP-MS面掃描分析結果
圖3 礦體變形部位閃鋅礦EMPA面掃描分析結果

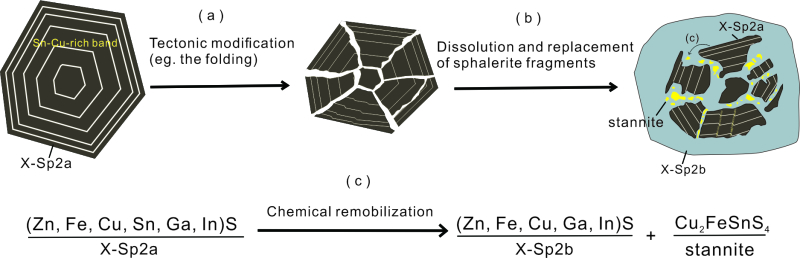

圖4 構造-流體改造過程中銦的富集模式圖
本文得到國家自然科學基金委“戰略性關鍵金屬超常富集成礦動力學”重大研究計劃培育項目（項目編號：92062102）和國家自然科學基金委重點項目（項目編號：42230807）的資助。相關成果近期發表在國際礦床學期刊《Ore Geology Reviews》上。
論文信息：Chen, Cheng（陳程）; Meng, Lei（孟雷）; Xu, Jing（徐凈）; Zhan, Qiang（詹強）; Zhao, Taiping（趙太平）*. 2022. Texture and geochemistry of sphalerite from the Chitudian Pb-Zn-Ag deposit, southern "TEXT-ALIGN: justify">論文鏈接
附件下載：
